智能化精密交流配电柜 您所在的位置:首页 > 产品与解决方案 > 智能化精密配电系统 > 智能化精密交流配电柜

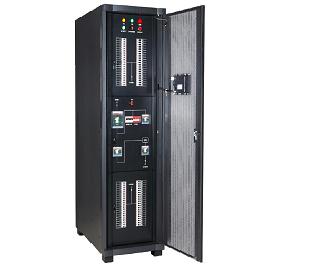

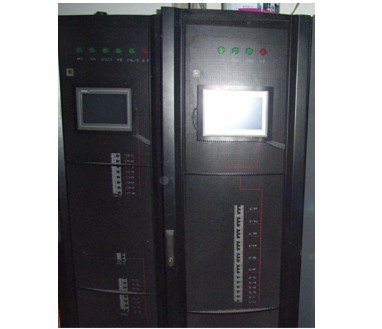

CF—ZPD精密交流配电柜
更新日期:2012-08-21  浏览:4296



产品简价

容量:20—300KVA
输入电压:380V/400/415V     3相5线
输出电压:380V/400/415V     3相5线
频率:50/60Hz

     针对当前机房配电容易发生单点故障的现状,我公司设计了专业的CF—ZPD系列精密配电柜产品,为机房配电的建设和管理带来了全新的体验,主要应用于金融、电信、企业、政府等数据中心和机房,容量范围为20—300 KVA。整个配电系统采用标准19英寸42U产网络机柜和模块化结构设计,搭配丰富的选配件,可以根据机房的实际需要,为客户量身定制个性化的高可靠性配电产品。

特点
本地化智能监控
配备大屏幕彩色液晶显示屏,随时查询各主路和分路电压、电流、频率、有功功率、无功功率、KWH、谐波等电力品质状况,可以实时记录负载曲线变化情况,以及系统在部分故障时的冗余能力。
实时风险预警
当系统出现任何异常,如果过载、缺相、电压偏高或偏低等情况,现场声光报警器立即提醒用户,同时通过机房监控系统,以短信或电话等方式通知用户,以便及时采取措施,避免潜在风险。面板可保存3年以上记录与故障信息,便于用户分析故障原因,分清责任。
分路电流监测
实时监测各输出分路的电流,并可分两段设定分路电流异常的预告警阀值,如对于16A开关,可设定一级报警值为12A,二级报警值为14A。这样可以预先发现故障或操作隐患,避免局部过载造成的整个机柜设备断电。
远程管理能力
提供RS232、RS485及网络接口,可轻松将精密配电柜纳入机房监控系统或动力监控系统,通过远端计算机在线计算机实时监控,轻松了解机房配电系统运行状况,便于用户及早发现安全隐患,规避配电风险。
分路开关状态侦测(选配)
实时监测各输出分路开关状态,对于电流过载等意外状况造成的开关跳脱能够快速告警,提高故障排查速度。
热插拔(选配)
不需要更改任何配电线缆,即可进行取电相位调整,方便调节负载的三相平衡。也可在不断电的情况下,在线增加输出分路进行开关更换。
隔离变压器(选配)
用于改变供电电压等级和制式,也可以隔离零线干扰,降低零地电压,达到计算机级接地保护的目的。
EPO/REPO功能(选配)
当出现紧急情况时,可以对其操作以切断输入电源,保护人身与财产安全。
避雷器
PPM可以配备防雷模块,提供高级的防雷和浪涌过电压保护力。

技术指标

项目
规格
功率容量
UPS输出配电柜:100A~630A
UPS输入/输出配电柜:20~300Kva
效率
>97%
输出开关
10~63A(单相或三相)
分路开关数
21路~84路(单相,标准)/126路(单相,最大)
LCD显示
大屏幕液晶触摸显示屏(中文)
现场告警方式
声光告警
监控协议
ModBus协议
通讯接口
标配RS485、RS232
选配LAN
主路监控参数
三相电压、电流、频率、零序电流、有功功率、无功功率、视在功率、谐波电压、谐波百分比、谐波有功功率、谐波无功功率、谐波视在功率等
主路告警项目
三相电压过压、欠压、失压、电压相序错误、缺相、不平衡、三相电流过流、零序过流等
分路监控参数
实际电流、负载百分比、电压或开关的通断状态
分路告警项目
分路过载预警、分路开路报警
报警干接点
可选
接地/接零形式
单独的地排/零排
进出线方式
上进线或下进线
双母线系统
可选
机架式STS
可选
防护等级
IP20
工作温度
-10~+40
工作湿度
0~90%
外形尺寸(宽*深*高)
600*1000*2000mm
符合标准
GB7251.1-2005 IEC60439-1
